X2568

详细规格 产品特点 产品尺寸 产品3D图

• 详细规格 Product Description

  显示屏：3.5寸蓝色液晶图文屏，触摸按键操作

  开关量输出（无源）：5路（燃烧器、泵、加热组等）

  模拟量输入：2路（温度、压力检测，NTC100K  /  4～20mA信号）

  模拟量输出：1（4～20mA信号，可控制电动调节阀、变频器等）

  开关量输入：7路无源触点信号输入、交流测量电压、水位电极无电腐蚀

                    1路220V交流电压信号输入

  选配：WIFI/GPRS/RS485/0

• 产品特点 Installation

  1、工业级宽温型LCD液晶图文屏，LED高亮背光，炫蓝底色亮白显示，科技时尚。可视角度广，可视距离远。

  2、燃烧器、水泵等设备工作状态图形动画显示，形象、直观。锅炉水位5级水柱高度模拟显示及中文显示，温度、压力大字显示，清晰醒目。故障信息、锅炉状态等中文显示，直观、明了。

  3、傻瓜式操作系统，操作便捷。

  4、可为较大批量订购的用户量身订制“整合软件”，集热水锅炉、开水锅炉、蒸汽锅炉、真空锅炉等多种炉型控制功能于一身，也可选择燃油气型和电加热型，只需经过特殊操作选择一个控制参数配置表序号即可。方便用户批量订货、备货，节约采购管理与仓储成本。

  5、采用开关电源供电，一体化设计。电源电压适应范围更广，电源效率更高。

  6、采用大容量高速工业级计算机微处理器，为您的锅炉安上敏捷、智慧的大脑。

  7、产品的硬件核心——集成电路，全进口。

  8、采用品牌可插拔、螺丝压线结合式端子，精密、可靠，便于安装、更换。

  9、直接联接NTC温度传感器，无需变送器转换，温度测量分辨率更高，传感器接线长度不影响温度测量。免标定，数据永不偏移。

  10、模拟量测量通道输入类型只需通过拨码开关切换即可转换，兼容NTC(热敏电阻)型信号和4～20mA标准电流信号。无需标定，灵活性强，可根据用户需求随时进行电阻和电流信号转换。当调为标准电流信号输入时，量程可以通过特殊操作进行设定。
  11、抗干扰能力强，适应中国锅炉现场的电磁环境。

• 产品尺寸 Technical Parameters

  外形尺寸：约248*176*70mm

  嵌入尺寸：约231*159*70mm

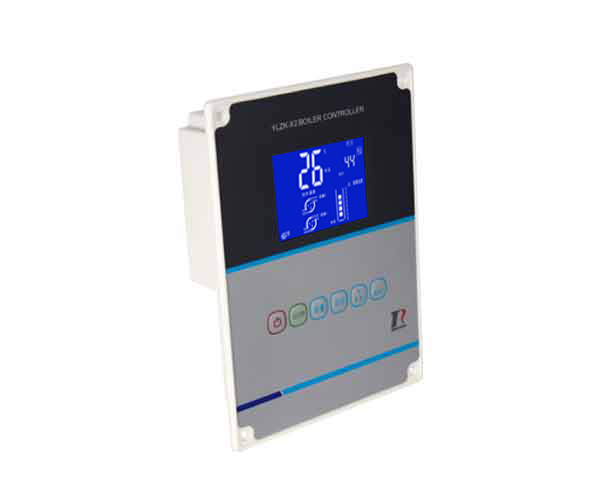

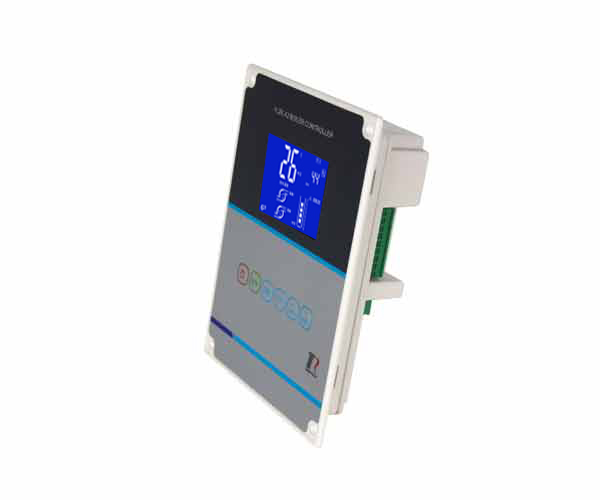

• 产品3D图 Technical Parameters
