H11569

详细规格 产品特点 产品尺寸 产品3D图

• 详细规格 Product Description

  显示屏：4.3寸真彩触摸屏，触摸操作

  开关量输出（无源）：15路/11路（燃烧器、泵、加热组等。）

  模拟量输入：6路（温度、压力检测，4路 PT100/ 2路 4～20mA信号 ）

  开关量输入：10路无源触点信号输入、交流测量电压、水位电极无电腐蚀

                    3路220V交流电压信号输入

  模拟量输出：2路（ 2路 4~20mA信号 ）

  标准配置：语音，RS485

  可扩展：8路开出/4路开入+4路开出

  可扩展：WIFI/GPRS。

• 产品特点 Installation

  1、4.3英寸真彩触摸屏，高显示分辨率：480×272阵列。可将锅炉厂商宣传画面作为开机欢迎画面，可显示各种文字、图形、动
  画、模拟按钮及各种锅沪系统状态模拟画面，
  2、兼容双触控模式：全屏幕触摸操作，帕摸式薄膜按練操作。
  3、内置仁泰高性能钢炉智能控制软件，可方便灵活地组态成为高性能、智能化锅炉控制系统及联网控制系统。
  4、菜单式操作系统
  5、故烟自动识别，弹出式报警方式，直观指示与处理。
  6、国际流行的语音人机界面，国内行业内独有，助您造就“会说话”的智能钢炉。
  7、采用开关电源供电，一体化设计。电源电压适应范围更广，可在165V-265V电压范围内正常工作。电源效率更高，比传统电 源发热量大幅降低。
  8、采用新一代大容最高速工业级计算机微处理器，为您的保炉安上敏捷，智慧的大脑。
  9、产品的硬件核心——朱成电路，全进口。
  10、采用品牌可捂拔、螺丝压线结合式端子，精密、可靠，便于安装、更换，
  11、内置多路PID模块（选装），可实现燃烧器比调控制、连续给水控制等功能。
  12、支持6电极连续给水功能（选装），相比传统差压变送器+调节仪表方式安装使用简便，成本大为降低。
  13、模拟量检測通逍采用高速模数转换IC，测量速度快，精度高。
  14、在本体瀏V/O能力的基础上，还可根据钢炉类型和容量进行开关量输出的扩展。
  15、标准通讯接口，方使组网。
  16、主要控制功能：参见前页T2、T3型产品系列第16条
  17、10能力
  显示屏：4.3寸高清真彩触援屏
  通讯接口：RS485
  通讯协议：MODBUS RTU
  模拟量输出：2路（4~20mA电流） 快拟星输人：6路（温度、压力检测，型号：P1100/4～20mA）
  开关塑输人：10路无源触点信号输入、交流测量电压、水位电极无电腐速
  3路220V交流电压信号输入
  开关量输出（无源）：7路（燃烧器、泵。
  >>22 加热組等），可扩展为15路。

• 产品尺寸 Technical Parameters

  外形尺寸：约248*176*70mm

  嵌入尺寸：约231*159*70mm

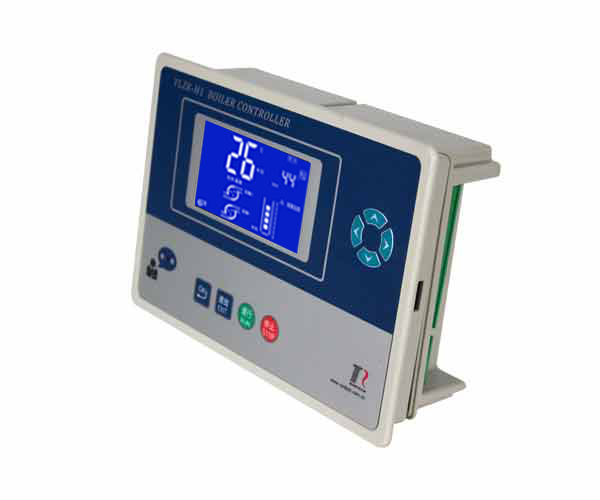

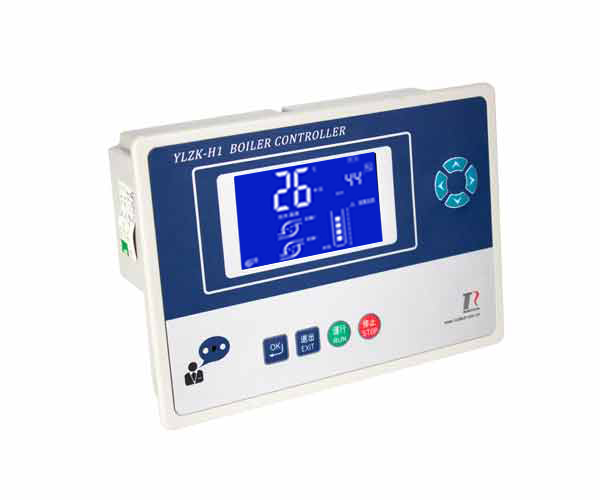

• 产品3D图 Technical Parameters
