E31569

详细规格 产品特点 产品尺寸 产品3D图

• 详细规格 Product Description

• 产品特点 Installation

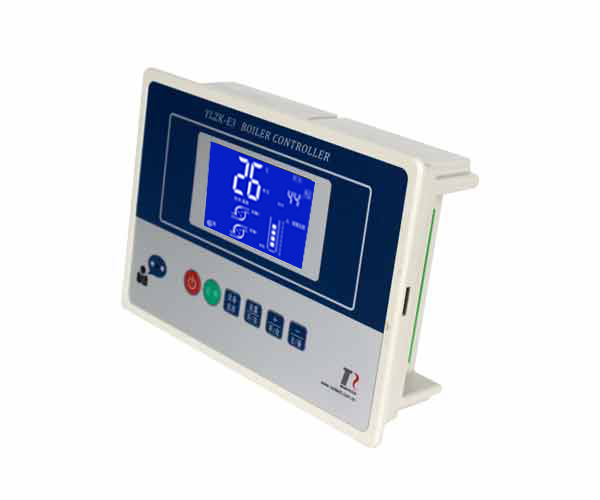

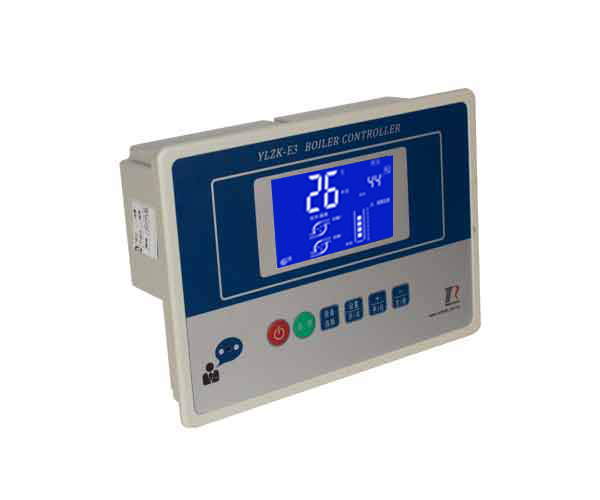

  E3型 4.3英寸液晶图文蓝屏系列
  液晶图文屏与语音人机界面的全功能控制器
  1、工业级宽温型LCD液品影文屏，LED高亮背光，炫蓝底色充白显示，科技时尚。可视角度广，可视距离远。
  2、微烧器、水预等设备工作状态国形动画显示，形象、直观。吴炉水位5级水柱高度模拟显示及中文显示，温度、压力大字显
  示，清联醒目。报警信息、锅炉状态等中文显示，直观、明了，
  3、傻瓜式操作系统，操作便捷。
  4、蓝接取接NTC派度传感器，无需变送惑转换，混度派星分辨率更高，传感器接钱长度不影响温度测星。免标定，数据永
  不偏移。
  5. 模拟量测星通道输入类型只需通过拨码开关切换即可转换，兼容NTC(热敏电阻)型信号和4～20mA标准电流信号。无需标定，
  灵活性强，可根据用户需求随时进行电阻和电流信号转换。当调为标准电流信号输入时，量程可以通过特殊操作进行设定。
  6～16参见前页H1系列产品特点第4~16条
  17、10能力
  显示屏：4.3寸蓝色液品图文屏，触摸按键操作
  通讯接口：RS485
  通讯协议：MODBUS RTU
  楼拟最输入：4路（温度、压力检测，型号：NTC100K/4-20mA）
  機拟畢输出：1路（4~20mA电流）
  开关录输入：10路无源触点信号输入、交流测量电压、水位电极无电腐蚀
  1路220V交流电压信号输入
  开关量输出（无源）：7路（燃烧器、泵、加热组等），可扩展为15路。
